IOS開發 第一次接觸OpenCV 就上手

由於之後專案可能會做到影像辨識的功能,但小弟真的沒接觸過啊,但是身為一個App工程師,就是要實現需求者的願望啊,於是只好上網搜尋相關資料,以下是我的步驟,讓想學習的人節省一些找資料的時間.

步驟：

1.下載 OpenCV for iOS 套件: OpenCV 官網,會看到如下圖所示.

2.在專案 Target 下 Build Phases 的 Link Binary with Libraries 中將下載來的程式庫加進來,加入剛剛下載framework

3.在 nib 上加入一個 ImageView 與一個 Button View，並進行 outlet 的連結，將 outlet 名稱分別設定成 imageRect 與 loadButton。

4.在 MainViewController.h 檔中加入下列編譯器指令：

#ifndef __IPHONE_8_1

#warning “This project uses features only availablein iOS SDK 5.0 and later."

#endif

#ifdef __cplusplus

#import<opencv2/opencv.hpp>

#endif

#ifdef __OBJC__

#import<UIKit/UIKit.h>

#import<Foundation/Foundation.h>

#endif

5.在 ViewController.h 檔中加入 UIImagePickerControllerDelegate 與 UINavigationControllerDelegate 委派,最後會如下圖所示.

6.接著要開始寫碼了。OpenCV 使用 cv::Mat 來存放影像資料，所以先要編寫 UIImage 與 cv::Mat 的資料轉存方法。

7.因為在 Xcode 中 OpenCV 各個常式是以 C++ 的型式存在的，要使用這些常式的話，要將 MainViewController.m 的名稱改成 MainViewController.mm 才行。請直接在 MainViewController.m 上更改其名稱(點按-間隔長一點-再點按)即可。

8.接下來做好 UIImagePickerControllerDelegate 所需的委派方法：

-(void)imagePickerController:(UIImagePickerController *)picker didFinishPickingMediaWithInfo:(NSDictionary *)info{

[picker dismissViewControllerAnimated:YES completion:nil];

UIImage* image = [info objectForKey:@"UIImagePickerControllerOriginalImage"];

if (image != nil)

[self operateWithOpenCV:image];

}

– (void)imagePickerControllerDidCancel:(UIImagePickerController *)picker

{

[picker dismissViewControllerAnimated:YES completion:nil];

}

9.實作二個 UIImage <-> cv::Mat 的方法：

static UIImage* MattoUIImage(const cv::Mat& m)

{

if (m.depth() != CV_8U)

return nil;

NSData* data = [NSData dataWithBytes:m.data length:m.elemSize()*m.total()];

CGColorSpaceRef colorSpace = m.channels() ==1 ? CGColorSpaceCreateDeviceGray():CGColorSpaceCreateDeviceRGB();

CGDataProviderRef provider = CGDataProviderCreateWithCFData((__bridge CFDataRef)data);

CGImageRef imageRef = CGImageCreate(m.cols, m.rows, m.elemSize1()*8, m.elemSize()*8, m.step[0], colorSpace, kCGImageAlphaNoneSkipLast|kCGBitmapByteOrderDefault, provider, NULL, false, kCGRenderingIntentDefault);

UIImage* finalImage = [UIImage imageWithCGImage:imageRef];

CGImageRelease(imageRef);

CGDataProviderRelease(provider);

CGColorSpaceRelease(colorSpace);

return  finalImage;

}

static void UIImagetoMat(const UIImage* image, cv::Mat& m)

{

CGColorSpaceRef colorSpace = CGImageGetColorSpace(image.CGImage);

CGFloat cols = image.size.width;

CGFloat rows = image.size.height;

m.create(rows, cols, CV_8UC4);

CGContextRef contextRef = CGBitmapContextCreate(m.data, cols, rows, 8, m.step[0], colorSpace, kCGImageAlphaNoneSkipLast|kCGBitmapByteOrderDefault);

CGContextDrawImage(contextRef, CGRectMake(0, 0, cols, rows), image.CGImage);

CGContextRelease(contextRef);

}

10.還記得我們有一個載入影像的按鈕嗎？為它寫個方法，loadButtonPressed，來接收 Action message，讓按鈕被按下後，請 ImagePicker 去載入影像。別忘了，要將 Load 按鈕的 Target 連接到 ㄩMainViewController 這裡來。

– (IBAction)loadButtonPressed:(id)sender {

UIImagePickerController* picker = [[UIImagePickerController alloc] init];

picker.delegate = self;

if (![UIImagePickerController isSourceTypeAvailable:UIImagePickerControllerSourceTypePhotoLibrary])

return;

picker.sourceType = UIImagePickerControllerSourceTypePhotoLibrary;

[self presentViewController:picker animated:YES completion:nil];

}

11.至此就完成準備工作，可以將影像傳進 operateWithOpenCV 方法中去處理了。從網路上找了一段應用 Canny 測邊法的程式為例，載入影像讓 OpenCV 幫我們處理。

-(void)operateWithOpenCV:(UIImage*)image{

if (image == nil)

return;

cv::Mat m, gray;

UIImagetoMat(image, m);

cv::cvtColor(m, gray, CV_BGR2GRAY);

cv::GaussianBlur(gray, gray, cv::Size(5,5), 1.2,1.2);

cv::Canny(gray, gray, 0, 50);

m = cv::Scalar::all(255);

m.setTo(cv::Scalar(0, 128, 255, 255), gray);

_imageRect.contentMode = UIViewContentModeScaleAspectFit;

_imageRect.image = MattoUIImage(m);

}

原圖：

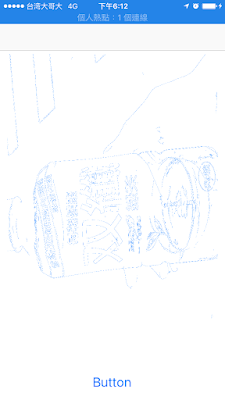

以 OpenCV Canny 測邊法處理後的影像：

範例檔案：下載

結論：以上只是先了解OpenCV 應用,但最終還不是我要的結果,得再繼續study了.Q.Q

參考來源：https://bobffin.wordpress.com/2014/12/12/在-ios-上進行-opencv-的開發/
